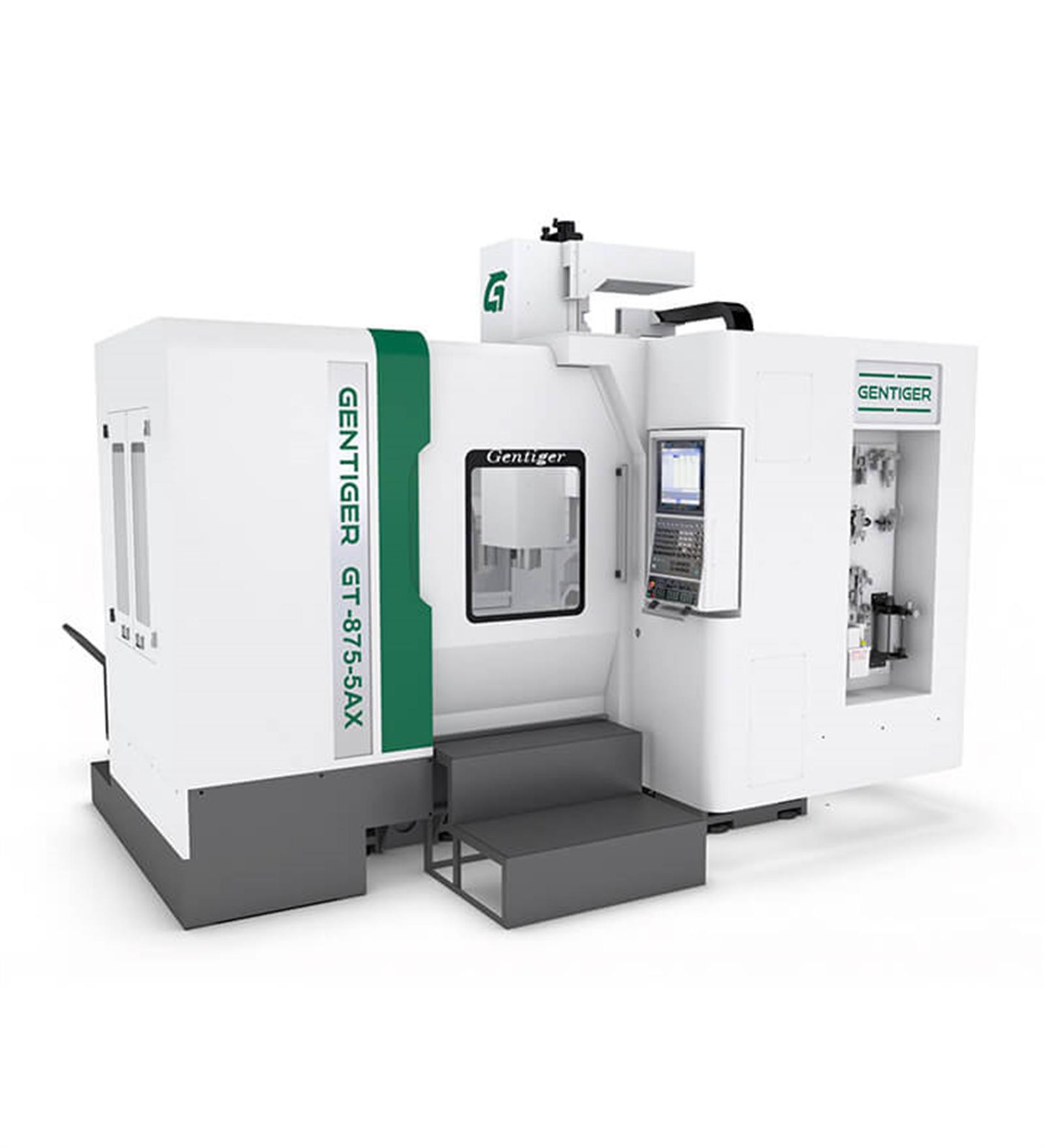

GENTIGER GT-875-5AX CNC High Speed 5-Axis Machining Center (GENTIGER GT-875-5AX)

Описание машины:

ЖЕСТКАЯ КОНСТРУКЦИЯ
Gentiger GT-875-5AX имеет Т-образную конструкцию машины, демонстрирующую превосходную жесткость. Стол независимо установлен на основании и полностью поддерживается на протяжении всего хода. Этот станок обеспечивает высокую скорость, максимальную стабильность и высокую точность, обеспечивая конкурентное преимущество в прецизионной обработке пресс-форм и штампов малого типа.

ВЫСОКОКАЧЕСТВЕННЫЕ ПРОЦЕДУРЫ ОБРАБОТКИ ЧУГУНА
Структурные части GT-875-5AX изготовлены из высококачественного чугуна, сняты напряжения и обработаны для обеспечения без деформационных характеристик год за годом.

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ РОЛИКОВОГО ТИПА НА ТРЕХ ОСЯХ
Прецизионные линейные направляющие роликового типа по 3 осям обеспечивают высокое сопротивление нагрузке, высокую жесткость и длительный срок службы. Еще одним преимуществом является то, что станок обеспечивает лучшую динамическую точность при высокой скорости подачи.

УНИКАЛЬНАЯ УСТОЙЧИВОСТЬ ПРИ ВЫСОКОСКОРОСТНОЙ ОБРАБОТКЕ
• Новая конструкция машины значительно повышает жесткость, скорость, стабильность и точность обработки.
• Все структурные детали изготовлены из высококачественного чугуна, сняты напряжения и обработаны для обеспечения точности и длительного срока службы.
• Шарико-винтовые пары осей X, Y и Z поддерживаются радиально-упорными шарикоподшипниками с предварительным натягом для достижения высокой точности позиционирования на высокой скорости.
• По осям X, Y, Z установлены линейные направляющие роликового типа, которые обладают устойчивостью к большим нагрузкам, высокой жесткостью и высокой динамической точностью.
• Скорость подачи резания по 3 осям: 20 м/мин.
• Быстрая подача по 3 осям: 45 м/мин
• Точность позиционирования: 0,005 мм/полный ход. (ISO-230-2)
• Точность повторяемости: <0,004 мм/полный ход. (ISO-230-2)

ЛИНЕЙНАЯ НАПРАВЛЯЮЩАЯ С ЖЕСТКИМ РОЛИКОМ
Использование сверхпрочных высокоскоростных линейных направляющих роликового типа обеспечивает выдающиеся характеристики; такие как низкий тепловой рост, низкий уровень шума, очень низкое поверхностное давление и отличный смазывающий эффект. Линейный способ эффективно подавляет рост тепла, отличается долгим сроком службы и не требует долгое времени обслуживания.

ПЯТИТИКООРДИНАТНЫЙ ПОВОРОТНЫЙ СТОЛ

ПРЯМОЙ ПРИВОД ШПИНДЕЛЯ
• Максимальная скорость: 24000 об/мин
• Двигатель шпинделя: 25/33 кВт
• Крутящий момент шпинделя: 72,6/95,8 Нм
• Внутренний диаметр подшипника шпинделя: Ø70 мм
• Смазка подшипников: консистентная смазка / масло-воздух (опция).
• Керамические подшипники высокой точности
• Баланс фрезы должен быть откалиброван в пределах G2.5.

ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН БОКОВОГО ТИПА
• Стандартная загрузка магазина 30 инструментов.
• Подходит для хвостовика инструмента BBT-40.
• Быстрая смена инструмента с плавным и стабильным движением смены инструмента.
• Прецизионный кулачковый привод обеспечивает точность позиционирования ± 0,08 мм.
• Рычаг смены инструмента водонепроницаем, чтобы охлаждающая жидкость не попадала в механизм рычага.
ВНУТРЕННИЙ ШАРИКОВЫЙ ХОДОВОЙ ВИНТ
Внутренние шарико-винтовые пары с консистентной смазкой по 3 осям предотвращают деформацию шарико-винтовой передачи, обеспечивая плавное движение подачи и высокую точность позиционирования
ПРОВЕРКА ТОЧНОСТИ
Высокоточный тестер шариковых стержней Renishaw используется для проверки точности сервоприводов и геометрических ошибок между двумя осями, обеспечивая тем самым выдающуюся точность округлости.
ФУНКЦИЯ ПОДДЕРЖКИ Ethernet
Программами обработки можно управлять с ПК с мгновенным редактированием; затем программы передаются через Ethernet на машину. Эта функция сэкономит время работы
УСОВЕРШЕНСТВОВАННЫЕ ЭЛЕМЕНТЫ УПРАВЛЕНИЯ ЧПУ НА ВЫБОР
Обрабатывающий центр Gentiger предлагает широкий выбор различных передовых систем ЧПУ. Каждый элемент управления позволяет выполнять высокоскоростное фрезерование и функции обработки криволинейных поверхностей NURBS; просты в обучении и эксплуатации.
Опции:
• Оптические линейки по 3 м осям X/Y/Z
• Система измерения инструмента Renishaw TS27R
• Система измерения заготовки TC-50
• Система подачи СОЖ через шпиндель
• Инструментальный магазин на 40 инструментов
• Маслоотделитель
• Устройство для автоматического измерения деталей (в комплекте сенсорный щуп)

ФУНДАМЕНТ:

Толщина бетона фундамента должна быть более 1000 мм.
Толщина гальки - более 300 мм гальки под бетон.
Ровность поверхности фундамента в пределах 5 м
Нагрузочная способность фундамента должна быть более 3000 фунтов на квадратный дюйм
